矽橡膠工藝運（yùn）用廣（guǎng）泛（fàn），目前我們常見的口（kǒu）腔倒印製取牙齒的印模方法正式（shì）其中一種（zhǒng），在（zài）很（hěn）多工業建站以及商（shāng）業模型上都需要用到矽橡膠製品印模加工，而除了矽橡膠印模之外還有其他工藝比（bǐ）如，藻酸（suān）鹽，瓊脂（zhī）等等，不過大多數還是選擇矽橡膠製品材質，其中主要原因還是產（chǎn）品性（xìng）能好，精確度好，質量穩定等！

　　矽橡膠印模優勢（shì）概述：

　　一、常見的印模材料分類

　　（1）藻酸鹽：優點是便宜，操作簡單；缺點（diǎn）也是顯（xiǎn）而易見，收（shōu）縮比較大，不能較精確（què）的反映牙齒的形態。

　　（2）瓊脂：優點是便宜，缺點是容易折斷脆性大。

　　（3）矽橡膠：這裏指加成型矽橡膠，譬（pì）如滬（hù）鴿矽橡膠（如下圖），是市麵上最常見的品牌。其優點是精確性高，非常穩定，可用於各種修複體的製（zhì）作。

　　二、矽橡膠印模材概述

　　矽（guī）橡膠屬於高分子合成橡膠，是彈性不可逆印模材料。近年來在醫學領域應用廣泛，是目前印模材中最理（lǐ）想的一種。其優點主（zhǔ）要表現在以下三方麵：

　　（1）凝固後尺寸更加穩定，24小時內的尺寸變化穩（wěn）定在（zài）0.1％左右；

　　（2）操作時間短、在口腔內凝固快，初次印模3分鍾凝固，二次（cì）印模3分半鍾；

　　（3）印模精確度高、操作性能好；另外，加成型矽橡膠印模材料是以粘度相同的橡膠成分（fèn）1:1混合使用，給臨床工作帶來了方便。

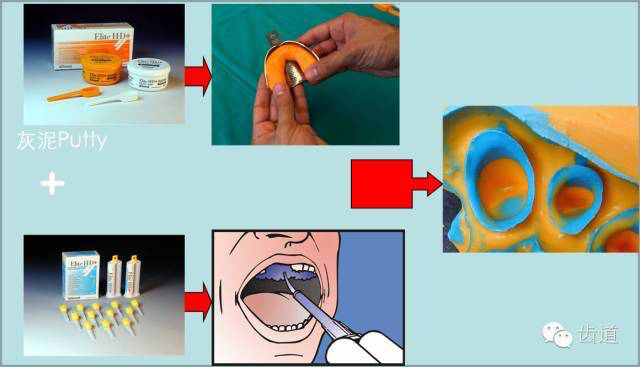

　　三、關於矽橡膠操作（zuò）詳解（配圖）

　　1、為患者選擇合適的托盤，托盤要求離開患者牙齒3-4mm；

　　2、清潔並幹燥雙手，操作過程不能戴乳膠手套；

3、取初印模

　　（1）基質和催化劑，取上頜建議各（gè）一滿勺，取下頜建議各一（yī）平勺，確保基質和催化劑（jì）1:1；

　　（2）使用指尖混合直到顏（yán）色均一沒有條紋（wén），將混合好的初印模捏成條狀放入托盤，再放入口內，3分（fèn）鍾後取出；

　　注：加聚型矽橡膠凝固時間受溫度（dù）影響較大，氣溫高則凝固快。

　　4、修整初印（yìn）模

　　使用專用修型刀（dāo）去除初次印（yìn）模肩台、牙齦乳頭、牙間隙部位的倒凹，修排溢道，便於（yú）二次印模就位，減少氣泡

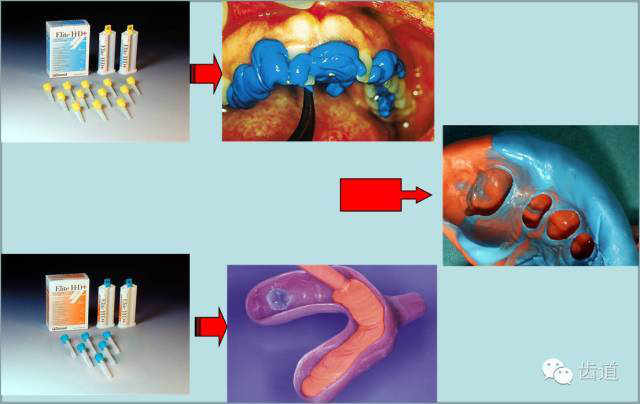

　　5、取二次印模

　　剛打出的輕體，可能會（huì）因混合不均勻（yún）而影響凝固，建議將（jiāng）前（qián）麵材料1-50px丟掉；將注有輕體（tǐ）材料的托盤放入口內，緩慢且一次性就位，約3分30秒材料固化後從口內取出；

　　6、完成並檢（jiǎn）查印模

　　（1）製（zhì）取的印模（mó），備牙處齦下邊緣清晰完整，無氣泡，肩台清晰連續（xù）；

　　（2）印模自口內取出後，放置30分鍾（保留長達30天內仍可使用），無需著急灌模（mó），可浸泡消毒後直接送至加工廠；
